研究背景

MOCVD是制备高质量半导体薄膜（如GaN、GaAs）的核心技术，但石墨基材在腐蚀性气体和高温下易被氧化和腐蚀，影响设备寿命。SiC涂层因与石墨热膨胀系数相近且耐高温，成为理想保护层。制备SiC涂层的方法包括溶胶-凝胶法、等离子喷涂、物理气相沉积(PVD) 和化学气相沉积(CVD)等。与其他制备方法相比，CVD技术可以精确控制涂层质量，可以在相对较低的温度下进行，并且通过CVD方法制备的涂层的高沉积速率适合于SiC涂层的大规模生产。为了获得理想的SiC涂层，CVD工艺参数如温度、压力、气体比例、气体流量等对石墨衬底上沉积SiC涂层具有重要影响，在此我们讨论反应气体流量的大小对于SiC涂层的微观结构、形貌等性质以及反应过程的影响。

研究系统

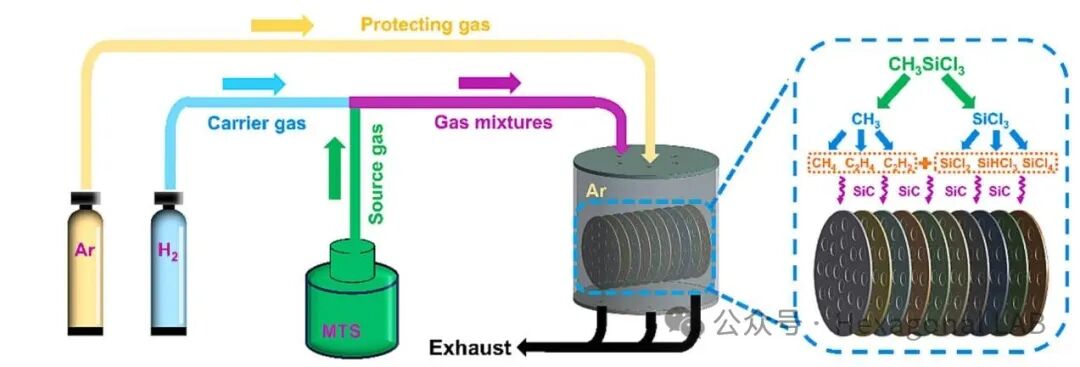

以Si-C-Cl-H系统为标的，Si源与C源来自于甲基三氯硅烷（MTS），H2作为载气与稀释气体，Ar作为载气，以温度、压力、H2/MTS比值等数值不变的前提，讨论反应气体流量（MTS+H2）对整个CVD反应系统的影响。

分析内容

1. 反应气体流量对反应速率常数的影响

反应速率常数随流量↑而↑，分为两个阶段：

• 第一阶段：气体流量较低时，有效扩散面积较小，沉积基团可能无法通过迁移到达最低能量位置，涂层形成松散结构（孔隙多）；流量增加后，沉积原子克服表面扩散能垒，入射分子/原子动能增加，系统内活化分子数量增加，单元内有效碰撞增加，同时固体表面上分子扩散速率显著增加，反应速率常数增加明显；
• 第二阶段：流量继续增加，反应速率常数增长变得平缓，分子浓度处于饱和边缘，相对较高的入射动能导致混合分子的流速过大，反弹现象可能发生在运动层表面，MTS分解的部分SiCl3未转化为SiCl2。

2. 反应气体流量对分子吸附速率的影响

分子吸附速率随流量↑而先增后减，流量过高时，气体流量与分子在运动层表面扩散速度过快，Si源和C源分子没有在足够时间内与表面原子层相互作用，同时到达可移除层表面的反应分子的不均匀性和原子扰动增强，SiC涂层原子间结合强度可能降低。

3. 反应气体流量对缺陷密度/数量的影响

SiC涂层中缺陷密度/数量随流量↑而先减后增：

• 第一阶段：反应物数量增加，额外活性组分（SiCl2/SiCl3/CH3/C2H2）吸附于衬底表面，形成完整结合结构，缺陷密度/数量减少；
• 第二阶段：过高流量导致气体分子在移动层表面停留时间短，活性分子无足够时间完成沉积过程，因此由于低吸附率和同质原子间的团聚，缺陷数量和密度略有增加。

4. 反应气体流量对反应器内气场分布的影响

• 第一阶段：初始气体流量合适时，气流均匀分布，内部气流分布未被进入的气体混合物破坏，旋转石墨基板附近有气流边界层，流量↑，气体入口和衬底之间的涡流逐渐形成；
• 第二阶段：气体流量持续↑，形成湍流，反应器中均匀气流分布受到流速相对较大的入射气流的影响：内部气流和入射气流之间的相互作用增强，气体混合物堆积在反应器顶部，SiC涂层微观结构受到影响。

5. 反应气体流量对沉积速率的影响

流量↑，反应气体到达表面↑，浓度↑，沉积速率↑，分布均匀性降低，边缘或局部表面有高沉积区域，过高的气体流速会在衬底表面产生湍流，湍流状态下流体边界层厚度逐渐变薄，传热传质阻力减少，流体径向运动增强。
